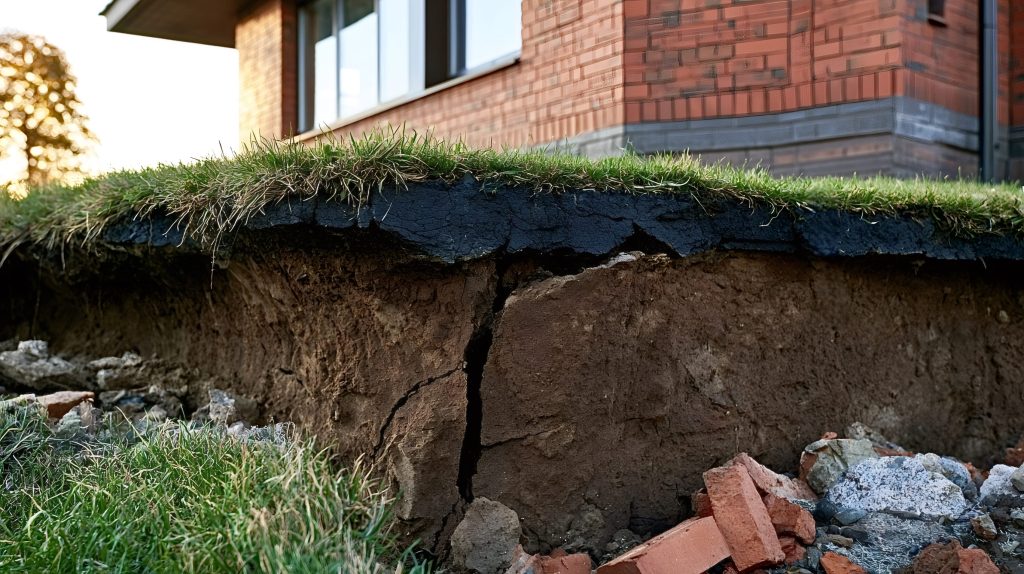

Affaissement sous fondations : comment l’analyser ?

Une fissure qui s’élargit, un carrelage qui se fend en ligne droite, un angle de mur qui s’enfonce plus vite que le reste du bâtiment. Ces signes ne racontent pas tous la même histoire. Confondre un affaissement avec un simple tassement conduit souvent à traiter le mauvais problème.

Analyser un affaissement sous fondations suppose une méthode rigoureuse, bien différente d’un diagnostic de fissuration classique. Voici comment un géotechnicien procède, étape par étape, pour identifier la cause réelle avant toute décision technique.

Cette rigueur importe d’autant plus que les travaux engagés sans diagnostic préalable comptent parmi les dépenses les plus souvent regrettées par les propriétaires.

Qu’est-ce qu’un affaissement de fondation ?

Un affaissement désigne un enfoncement du sol ou d’une partie de la structure, généralement localisé. Il résulte d’une perte de volume ou de portance sous les fondations. Il se distingue nettement du tassement différentiel, plus progressif et souvent réparti sur l’ensemble du bâtiment.

Cette distinction n’est pas qu’un détail de vocabulaire. Un affaissement révèle presque toujours un phénomène actif, comme un vide souterrain qui se forme ou une conduite qui fuit sous la dalle. Un simple tassement, lui, traduit plutôt une consolidation normale du sol sous une charge stable.

Le terme englobe plusieurs mécanismes distincts : l’effondrement localisé d’une cavité, la dissolution progressive d’une roche soluble, ou encore l’érosion interne provoquée par une circulation d’eau anormale. Chacun appelle une méthode d’investigation différente, ce qui rend l’étape de qualification initiale décisive.

Cette qualification initiale conditionne également le budget prévisionnel du propriétaire. Une simple fuite réparée à temps coûte sans commune mesure avec le traitement d’une cavité étendue découverte trop tardivement.

Quels signes distinguent un affaissement d’un simple tassement ?

Certains indices orientent immédiatement le diagnostic vers un affaissement plutôt que vers un tassement classique.

Un sol qui se creuse visiblement en un point précis, sans lien avec la répartition des charges du bâtiment, constitue le signal le plus caractéristique. Une dalle qui sonne creux au passage mérite également une attention immédiate. Ce simple test se fait en tapant du talon à plusieurs endroits.

Ces situations concrètes justifient une investigation rapide :

• Un affaissement localisé apparu en quelques semaines, sans cause visible en surface ;
• Une fissure en escalier associée à un différentiel de niveau net entre deux points du dallage ;
• Une dépression de terrain progressive dans le jardin ou la cour, parfois accompagnée d’un bruit sourd ;
• Une humidité anormale ou des infiltrations coïncidant avec l’apparition du désordre.

La vitesse d’évolution reste un critère déterminant. Un affaissement qui progresse en quelques jours signale un phénomène actif, potentiellement dangereux. Un mouvement stabilisé depuis plusieurs mois, à l’inverse, laisse davantage de temps pour organiser une investigation méthodique.

Un simple repère tracé au feutre de part et d’autre d’une fissure, avec la date du relevé, permet déjà d’objectiver cette évolution. Cette précaution, prise avant même l’intervention d’un professionnel, aide le géotechnicien à interpréter plus vite la situation lors de sa première visite.

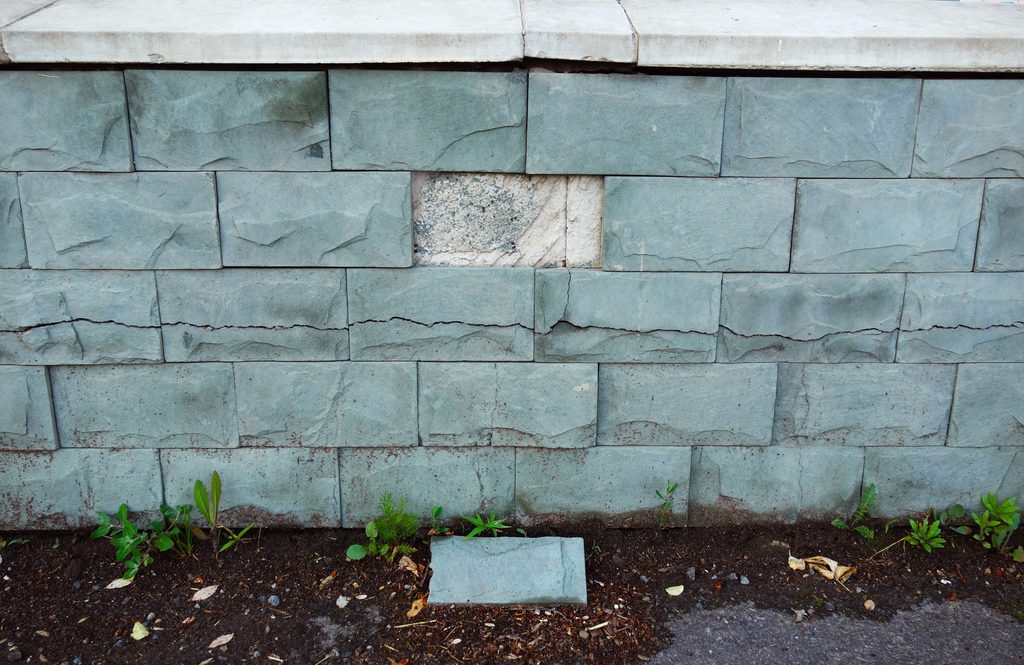

Quelles causes se cachent le plus souvent derrière un affaissement ?

Plusieurs mécanismes distincts peuvent expliquer un affaissement, et leur identification précise conditionne directement le choix des solutions ultérieures.

Les cavités souterraines, qu’il s’agisse d’anciennes carrières ou de poches de dissolution dans le gypse ou le calcaire, restent une cause fréquente en région parisienne. Leur effondrement partiel crée un vide qui migre progressivement vers la surface, un phénomène que les géotechniciens appellent un fontis.

Le piping, ou érosion interne, constitue une autre cause majeure. Une fuite sur un réseau d’eau enterré entraîne un lessivage progressif des particules fines du sol, créant une cavité invisible en surface jusqu’à l’effondrement final. Ce mécanisme touche particulièrement les réseaux anciens, mal entretenus ou endommagés par des travaux voisins.

Le retrait-gonflement des argiles peut également provoquer un affaissement localisé, notamment lorsqu’un arbre proche assèche fortement le sol sous une partie seulement des fondations. Cette dissymétrie d’humidité crée alors un mouvement différentiel qui s’apparente à un affaissement plutôt qu’à un tassement uniforme.

Des travaux de terrassement réalisés sur une parcelle voisine peuvent également déstabiliser un terrain jusque-là stable. Ils modifient parfois l’écoulement naturel des eaux souterraines, ou suppriment un appui latéral du sol. Ce facteur, souvent négligé, mérite d’être vérifié systématiquement lorsque le désordre apparaît peu après un chantier proche.

Cause probable	Indice caractéristique	Vérification recommandée
Cavité souterraine (carrière, fontis)	Dépression circulaire, bruit sourd au sol	Sondage carotté, inspection géophysique
Fuite de réseau enterré (piping)	Humidité anormale, affaissement progressif	Caméra endoscopique, test de pression
Retrait-gonflement localisé	Fissures en escalier près d’un arbre	Sondage pressiométrique, analyse des argiles
Dissolution de roche soluble	Affaissement lent sur plusieurs années	Sondage destructif profond, suivi topographique

Ces causes ne s’excluent d’ailleurs pas toujours mutuellement. Un sol argileux fragilisé par la sécheresse peut, par exemple, accélérer l’érosion interne provoquée par une fuite déjà existante sur un réseau vieillissant.

Un géotechnicien confronté à un affaissement commence toujours par écarter ou confirmer ces hypothèses une par une, en s’appuyant notamment sur le zonage disponible sur Géorisques. Cette rigueur évite de se précipiter sur une solution de réparation mal ciblée. Cet écueil touche encore trop souvent les propriétaires pressés d’agir sans diagnostic préalable.

Avant même la première visite du géotechnicien, plusieurs éléments méritent d’être rassemblés par le propriétaire :

• La date d’apparition du désordre et son évolution approximative depuis lors ;
• La présence d’arbres ou de haies à proximité immédiate du bâtiment ;
• L’historique des travaux réalisés récemment sur la parcelle ou chez les voisins ;
• Tout relevé de consommation d’eau anormal, révélateur d’une fuite enterrée.

Comment se déroule l’analyse géotechnique d’un affaissement ?

Cette analyse correspond généralement à une mission G5, définie par la norme NF P 94-500, adaptée aux bâtiments existants qui présentent déjà un désordre. Contrairement à une étude préalable à la construction, cette mission part d’un symptôme déjà visible pour en remonter la cause. Elle n’anticipe pas un risque encore hypothétique, elle explique un fait déjà constaté.

Le repérage topographique et le suivi dans le temps

Un relevé de nivellement précis constitue souvent la première étape. Il permet de cartographier l’ampleur exacte de l’affaissement et de repérer les points les plus touchés du bâtiment. Ce relevé initial sert ensuite de référence pour un suivi dans la durée.

Des jauges de fissuration ou des repères topographiques posés sur les points sensibles permettent de mesurer précisément la vitesse d’évolution du phénomène. Ce suivi, réalisé sur plusieurs semaines, distingue un mouvement actif d’un désordre déjà stabilisé. Certains bureaux d’études complètent ce suivi manuel par des capteurs de fissuration automatisés, qui transmettent une mesure continue sans nécessiter de visite répétée sur site.

Les sondages et essais qui confirment la cause

Le sondage destructif reste l’outil de référence pour détecter une cavité souterraine. Il permet de repérer une chute brutale de résistance à une profondeur donnée, révélatrice d’un vide. Un sondage carotté complète utilement cette investigation lorsqu’il faut caractériser précisément la nature des couches traversées.

Lorsque l’hypothèse d’une fuite de réseau est privilégiée, une inspection par caméra endoscopique reste l’examen le plus direct. Elle permet d’observer l’intérieur des canalisations enterrées et de localiser précisément une fissure ou une désolidarisation de joint responsable du piping. Cet examen, rapide et peu coûteux comparé à une fouille exploratoire, oriente souvent immédiatement la suite des opérations.

Ces investigations de terrain sont complétées par des analyses en laboratoire, notamment les limites d’Atterberg lorsque le retrait-gonflement des argiles reste une hypothèse retenue. Cette combinaison d’observations de terrain et de mesures en laboratoire aboutit à un diagnostic argumenté, plutôt qu’à une simple supposition visuelle.

Quelles solutions découlent de cette analyse ?

Le choix de la solution technique dépend entièrement de la cause identifiée lors de l’analyse, jamais de l’aspect visuel du désordre seul. Deux affaissements d’apparence identique peuvent ainsi appeler des traitements radicalement différents selon leur origine réelle.

Une cavité confirmée oriente généralement vers un comblement par injection de résine, éventuellement complété par des inclusions rigides lorsque la zone affectée reste étendue. Le dimensionnement exact de cette injection dépend du volume estimé de la cavité, calculé à partir des sondages réalisés en amont. Une fuite de réseau impose d’abord une réparation ou un remplacement de la canalisation, avant toute reprise en sous-œuvre structurelle. Le retrait-gonflement localisé, quant à lui, se traite souvent par un drainage périphérique associé à un écran anti-racines.

Une fois la cause traitée, la stabilisation de fondations proprement dite suit sa propre méthodologie, du choix des micropieux jusqu’à la reprise en sous-œuvre selon la profondeur des couches porteuses. Le rapport remis à l’issue de la mission G5 hiérarchise généralement ces recommandations par ordre d’urgence. Il distingue les mesures conservatoires immédiates des travaux de fond, à programmer ensuite plus sereinement.

Réaliser cette analyse avant d’engager des travaux évite un écueil fréquent : traiter la conséquence visible sans avoir supprimé la cause réelle du désordre. Cette précipitation expose presque toujours à une réapparition du problème, souvent plus coûteuse la seconde fois qu’un diagnostic complet mené dès le départ.
